Реверсим в Ghidra SRE

Ghidra SRE используется в качестве основной платформы реверс-инжиниринга. Все представленные на сайте инструкции и инструменты рассчитаны на работу с Ghidra.

Эта инструкция поможет всего за несколько шагов погрузиться в мир реверс-инжиниринга.

warning

Официальная версия Ghidra не умеет корректно работать с far-pointers. Вы должны использовать исправленную версию Ghidra при работе с прошивками E-GOLD.

Что сделать перед началом​

  1. Установите исправленную версию Ghidra.

  2. Установите поддержку C166 в Ghidra. Сделать это можно в File -> Install Extensions

  3. Получите fullflash с телефона.

  4. Снимите дампы RAM и SRAM с вашего телефона.

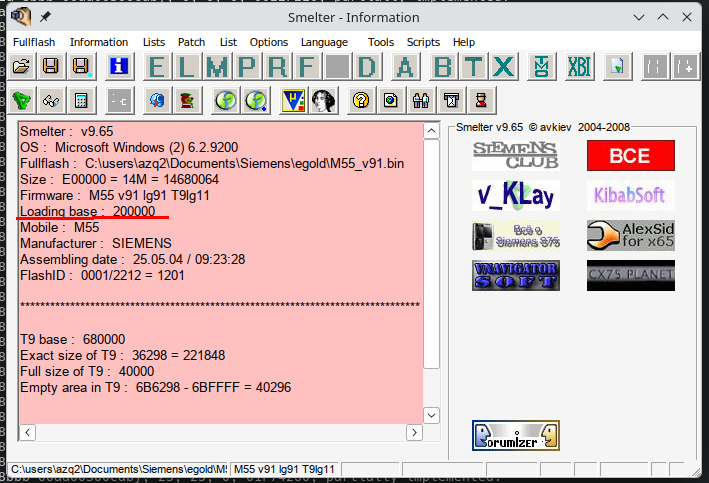

Шаг 1: Узнайте базу загрузки вашего fullfhash​

Сделать это можно используя Smelter.

Details

Шаг 2: Установите наши плагины для Ghidra​

Details
  1. Скачайте: ghidra_scripts.zip или клонируйте репозиторий

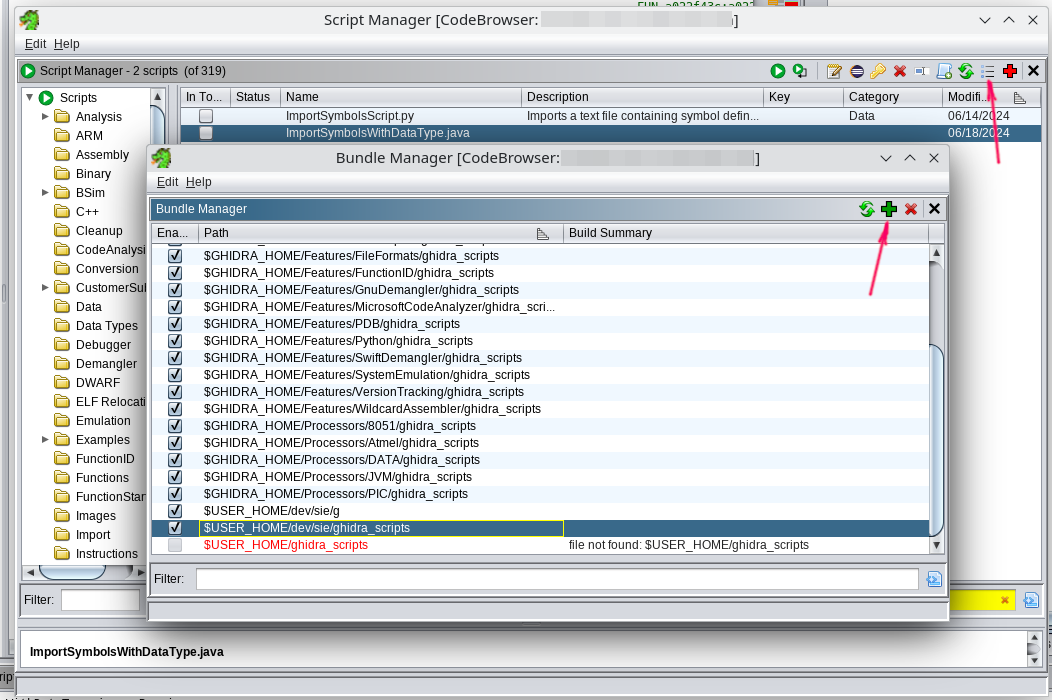

  2. Откройте Window -> Script Manager
  3. Нажмите на "Manage Script Directories"
  4. Добавьте путь к распакованной папке ghidra_scripts.

Шаг 3: Загрузите ваш fullflash.bin в Ghidra​

Details

  1. Запустите дизассемблер и выберите File -> Import File

  2. Выберите файл fullflash.bin

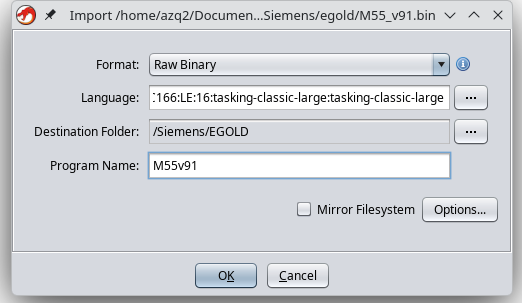

  3. Настройте параметры импорта:

    • Format: Raw Binary
    • Language: Infineon C167CR TASKING Classic large

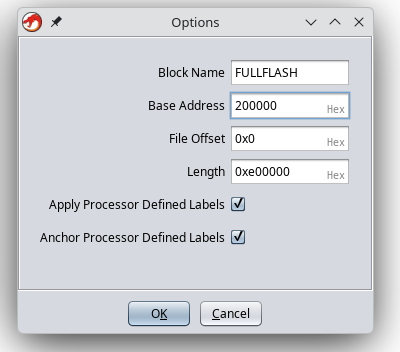

    • Options → Block Name: FULLFLASH
    • Options → Base Address: 200000 (сюда тот адрес, что указан в Smelter)

  4. Щёлкните по fullflash.bin в списке проекта.

  5. Ghidra предложит автоматический анализ, нужно отказаться (нажмите No).

Шаг 4: Правка атрибутов региона FULLFLASH​

Перейдите в Window -> Memory Map и выставьте атрибуты для блока "FULLFLASH":

 R   W   X    Volatile
[x] [ ] [x]     [ ]

Очень важно снять галочку W, так как это напрямую влияет на декомпиляцию.

Шаг 5: Удаляем лишние memory regions​

  1. Перейдите в Window -> Memory Map
  2. Удаляем XRAM, CAN, IRAM

Остальные не трогаем.

Шаг 6: Настройка параметров авто-анализа​

  1. Выберите Analysis -> Auto Analyse

  2. Измените параметры анализа:

    Отключить:

    • Embedded media
    • Non-returning functions - discovered (иначе дизассемблер может преждевременно останавливаться внутри функции)
    • Demangler GNU

    Включить:

    • Scalar operand references
    • Shared return calls с опцией [x] Allow conditional jumps

  3. Нажмите "APPLY", но НЕ НАЖИМАЙТЕ "ANALYZE"!!!

  4. Закройте окно анализа.

Шаг 7: Импортируем ранее сохранённую RAM​

Пример для M55:

  1. File -> Add to Program

  2. Выберите файл, например: M55v91_RAM.bin

  3. Укажите параметры:

    • Block Name: RAM
    • Base Addr: 0x000000
    • [x] Overlay

    Нажмите "OK".

  4. Перейдите в Window -> Memory Map и задайте атрибуты для блока "RAM":

     R   W   X    Volatile
    [x] [x] [x]     [ ]

Шаг 8: Найди любой код​

Обычно достаточно перейти к 0x0 или 0x800000 (в зависимости от прошивке), затем нажать D (декомпиляция).

Шаг 9: Авто-анализ прошивки​

Полный анализ

  1. Откройте Analysis -> Auto Analyse 'fullflash.bin'
  2. Убедитесь, что параметры совпадают с указанными в Шаг 3
  3. Нажмите ANALYSE

Это займёт 10-30 минут. Процесс долгий — наберитесь терпения.

Поздравляю, вы справились! ✨​

Ждём ваших патчей в базе патчей patches.kibab.com :)
