Реверсим в Ghidra SRE

Ghidra SRE используется в качестве основной платформы реверс-инжиниринга. Все представленные на сайте инструкции и инструменты рассчитаны на работу с Ghidra.

Эта инструкция поможет всего за несколько шагов погрузиться в мир реверс-инжиниринга.

warning

Примерно с 2019 года в Ghidra SRE присутствует баг: FF FF в архитектуре v5t распознаётся как инструкция BL 0xFFE. Это вызывает бесконечный цикл в автоанализе.

Вы должны применить патч ARMTHUMBinstructions.sinc, если планируете работать с прошивками Siemens.

Что сделать перед началом​

  1. Установите последнюю версию Ghidra SRE и примените патч ARMTHUMBinstructions.sinc

  2. Получите fullflash с телефона и удалите из него FFS и EEPROM.

    Это важно для автоанализа, так как FFS и EEPROM содержат неоднозначные данные, которые могут быть интерпретированы как инструкции.

    Вы можете скачать коллекцию прошивок с уже удалёнными FFS и EEPROM: fullflashes.zip

  3. Снимите дампы RAM и SRAM с вашего телефона.

Шаг 1: Загрузите ваш fullflash.bin в Ghidra​

Details

  1. Запустите дизассемблер и выберите File -> Import File

  2. Выберите файл fullflash.bin

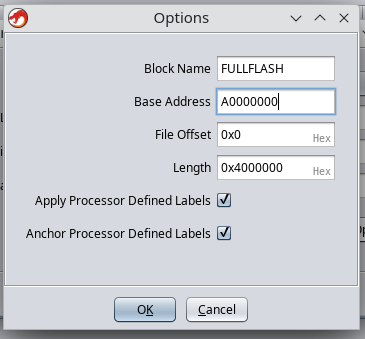

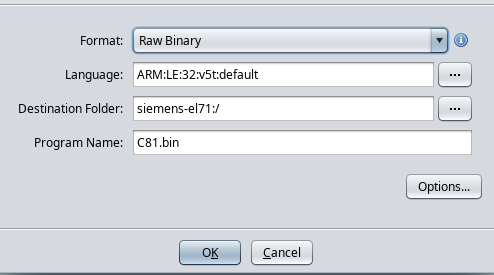

  3. Настройте параметры импорта:

    • Format: Raw Binary
    • Language: ARM v5t 32 little
    • Options → Block Name: FULLFLASH
    • Options → Base Address: A0000000

  4. Щёлкните по fullflash.bin в списке проекта.

  5. Ghidra предложит автоматический анализ, нужно отказаться (нажмите No).

Шаг 2: Правка атрибутов региона FULLFLASH​

Перейдите в Window -> Memory Map и выставьте атрибуты для блока "FULLFLASH":

 R   W   X    Volatile
[x] [ ] [x]     [ ]

Очень важно снять галочку W, так как это напрямую влияет на декомпиляцию.

Шаг 3: Настройка параметров авто-анализа​

  1. Выберите Analysis -> Auto Analyse

  2. Измените параметры анализа:

    Отключить:

    • Embedded media
    • Non-returning functions - discovered (иначе дизассемблер может преждевременно останавливаться внутри функции)
    • Create Address Tables (лучше запустить как one-shot после основного анализа)
    • Demangler GNU

    Включить:

    • Scalar operand references
    • Shared return calls с опцией [x] Allow conditional jumps

  3. Нажмите "APPLY". но НЕ НАЖИМАЙТЕ "ANALYZE"!!!

  4. Закройте окно анализа.

Шаг 4: Регион памяти для IO регистров​

Details

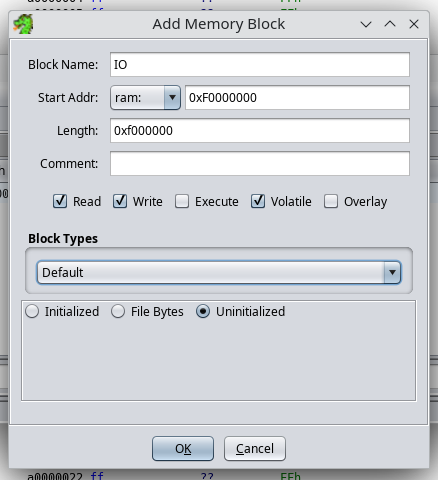

  1. Перейдите в Window -> Memory Map

  2. Добавьте новый регион с параметрами:

    • Block Name: IO
    • Start Addr: 0xF0000000
    • Length: 0x0F000000
    • Attributes: [x] Read [x] Write [ ] Execute [x] Volatile [ ] Overlay
    • Uninitialized

Шаг 5: Импорт дампа RAM с телефона​

Импортируйте все полученные ранее дампы памяти.

Пример с RAM:

  1. File -> Add to Program

  2. Выберите файл, например: C81v51_RAM_A8000000_00800000.bin

  3. Укажите параметры:

    • Block Name: RAM
    • Base Addr: 0xA8000000

    Нажмите "OK".

  4. Перейдите в Window -> Memory Map и задайте атрибуты для блока "RAM":

     R   W   X    Volatile
    [x] [x] [x]     [ ]

Шаг 6: Плагины для Ghidra​

Details

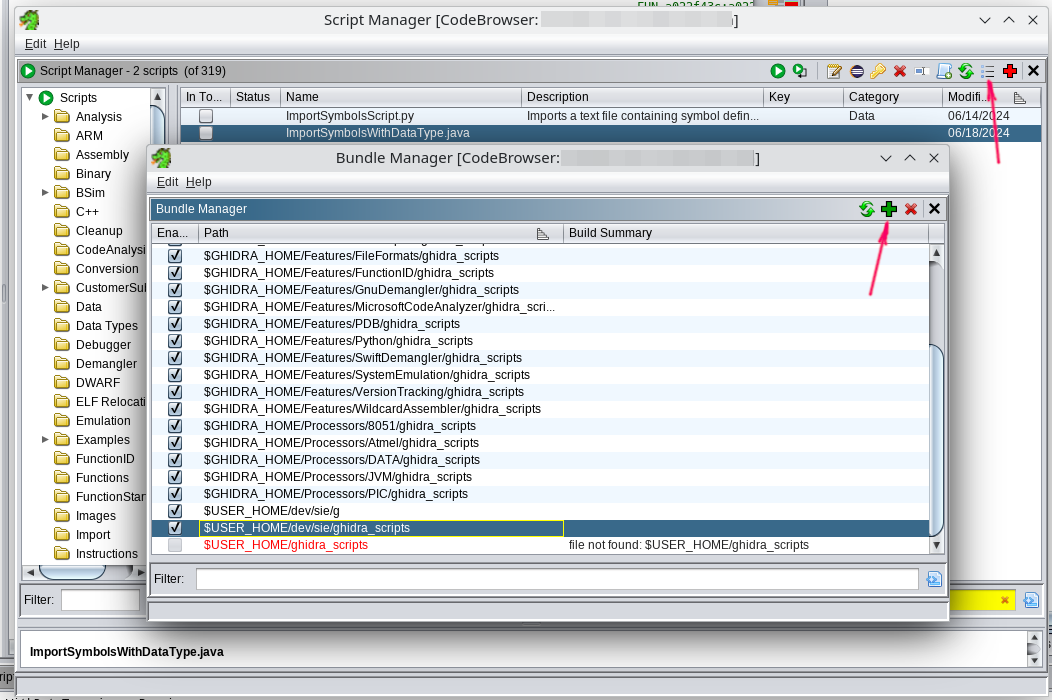

  1. Скачайте: ghidra_scripts.zip или клонируйте репозиторий
  2. Откройте Window -> Script Manager
  3. Нажмите на "Manage Script Directories"
  4. Добавьте путь к распакованной папке ghidra_scripts.

Шаг 7: Импорт C-типов из swilib​

Details

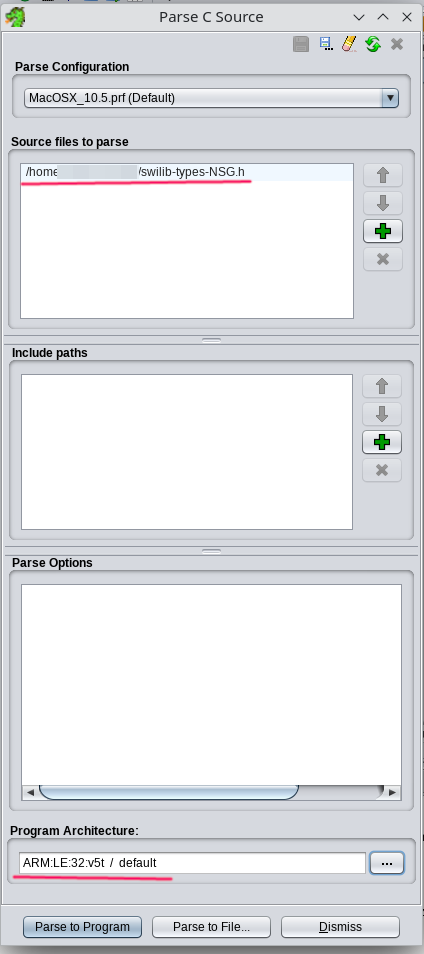

  1. Скачайте подходящий swilib-types-PLATFORM.h из Swilib data types for disassembler
  2. Выберите File -> Parse C Source...
  3. Нажмите Clear profile (значок ластика)
  4. Добавьте swilib-types-PLATFORM.h в Source files to parse
  5. Установите Program architecture: ARM v5t 32 little
  6. Нажмите Parse to Program -> Continue -> Don't use Open Archives -> OK

Шаг 9: Импорт списка IO регистров CPU​

  1. Скачайте соответствующий cpu-PHONE.txt или cpu-pmb887x.txt из CPU IO registers
  2. Откройте Window -> Script Manager -> ImportSymbolsWithDataType.java -> Run Script
  3. Выберите cpu-PHONE.txt или cpu-pmb887x.txt

Шаг 10: Импорт символов swilib​

Details
  1. Скачайте подходящий symbols-PHONE.txt из Firmware symbols for disassembler
  2. Откройте Window -> Script Manager -> ImportSymbolsWithDataType.java -> Run Script
  3. Выберите symbols-PHONE.txt

Это займёт некоторое время, так как запустится авто-анализ.

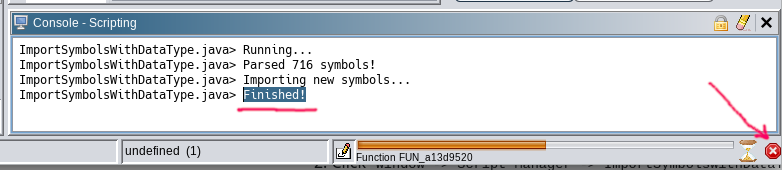

Когда увидите "Finished" в консоли скриптов — можете прервать анализ и переходить дальше.

Шаг 11: Авто-анализ прошивки​

Полный анализ

  1. Откройте Analysis -> Auto Analyse 'fullflash.bin'
  2. Убедитесь, что параметры совпадают с указанными в Шаг 3
  3. Нажмите ANALYSE

Это займёт 10-30 минут. Процесс долгий — наберитесь терпения.

Запустить только 1 раз

  1. Выберите Analysis -> One-shot -> Create Address Tables

Поздравляю, вы справились! ✨​

Ждём ваших патчей в базе патчей patches.kibab.com :)
